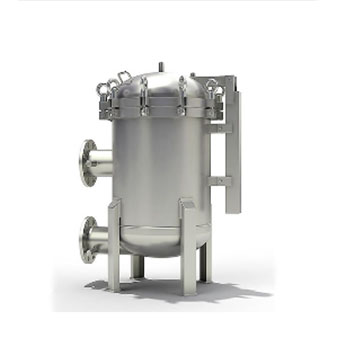

產品概述

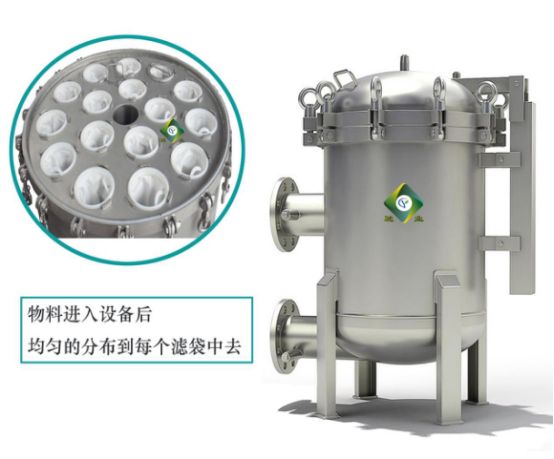

該系列多袋式過濾器適用于大流量過濾工況，過濾面積大，可以容納更多雜質，也適用于希望使用較長時間后方才更換濾袋的工況，過濾器設計為側入底出，排污更加徹底。切向出口，外殼高度變低，更換濾袋方便，安裝空間也更小。螺栓緊固方式密封蓋體配合優良法蘭和密封環口，具有良好的防漏性能。

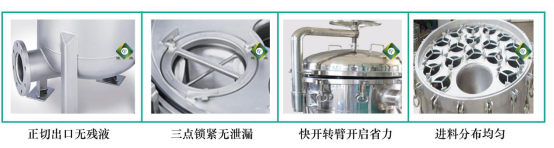

產品特點

　　結構緊湊、尺寸合理、安裝及操作簡單、方便，占地面積較小;

　　過濾精度高，適用于細微顆�；驊腋∥�;

　　單位過濾面積的處理流量較大，過濾阻力較小，過濾效率高;

　　更換濾袋方便快捷，維護成本低;

　　適合處理各種酸堿液體、溶劑以及各中性液體的過濾;

　　設計流量可以滿足50～800m3/h要求，使用成本低。

技術參數

　　主體材質： CS、304、304L、316、316L、襯膠、雙相鋼等;

　　公稱通徑/壓力： DN15~DN80 (1/2~3″) PN1.0~2.5Mpa;

　　螺帽螺栓： CS鍍鋅、304、316L;

　　密封墊片： 丁晴橡膠、聚四氟乙烯、金屬墊片、石墨墊片;

　　法蘭標準： HG、GB、ASME、JB、JIS、NF;

　　連接形式： 法蘭;

　　工作溫度： 0~180℃(根據濾袋材質);

　　表面處理： 噴漆、酸洗、拋光處理。

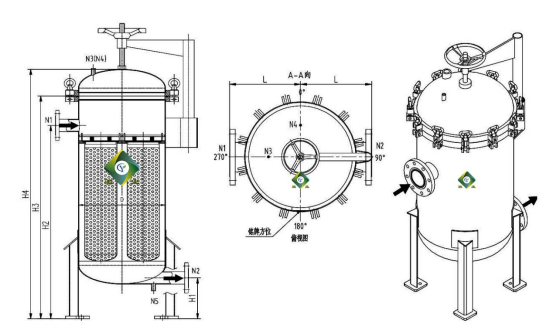

尺寸圖

　　以上型號所配濾袋為2號濾袋，單個濾袋流量為30m3/H左右，具體視工況而定;

進出口法蘭N1N2為HG/T20592-09(可選GB、JB、ASME);

　　放空口N3、壓力表口N4、排污口N5為GB/T7307外螺紋(設備標配放空閥和壓力表和排污球閥);

以上尺寸作為訂貨參考，具體圖紙以生產確認圖為準。

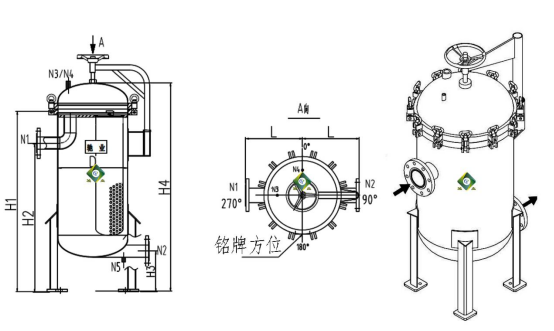

側進側出過濾器尺寸圖

以上型號所配濾袋為2號濾袋，單個濾袋流量為30m3/H左右，具體視工況而定;

　　進出口法蘭N1N2為HG/T20592-09(可選GB、JB、ASME);

　　放空口N3、壓力表口N4、排污口N5為GB/T7307外螺紋(設備標配放空閥和壓力表和排污球閥);

　　以上尺寸作為訂貨參考，具體圖紙以生產確認圖為準。
